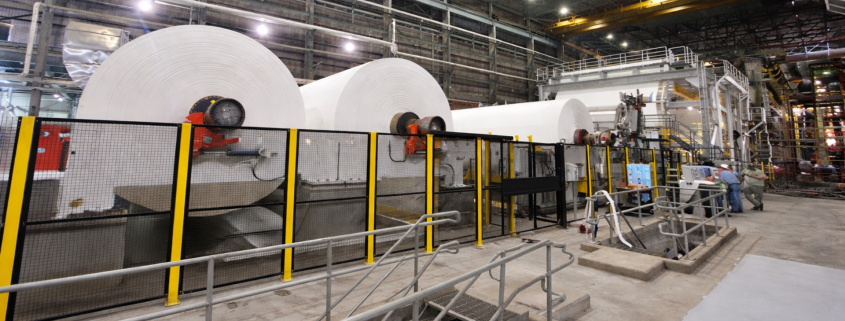

In paper mills, cutting, slitting, die-cutting, rewinding, conveying, baling, and finishing all generate fine particles that disperse quickly if capture velocities drop even slightly.

El control de polvo en plantas de empaque y fábricas de papel a menudo se aborda como si fuera solo un tema de limpieza, cuando en realidad es un proceso clave que afecta directamente la seguridad, la continuidad operativa y la calidad del producto. Recortes de cartón, residuos corrugados, polvo de papel tissue, aditivos como el carbonato de calcio e incluso partículas finas de plástico o metal se comportan de manera diferente, pero comparten una característica crítica: cuando se convierten en partículas suspendidas en el aire, son difíciles de controlar y peligrosas de ignorar. Las instalaciones que tienen éxito en este campo son aquellas que diseñan su sistema de control de polvo en función de cómo se comporta realmente el polvo, no de cómo se ve en una hoja de especificaciones.

Por qué el polvo en papeleras y plantas de empaque se comporta diferente

Cellulose Fibers DustEl polvo de papel y empaque es engañosamente ligero. Las fibras de celulosa, el polvo de tissue y las partículas finas de cartón no caen al suelo como lo hacen otros polvos industriales más pesados. Permanecen suspendidos en el aire, se desplazan por toda la planta y se depositan en lugares que los operadores rara vez inspeccionan. Procesos como corte, rebobinado, troquelado, transporte, enfardado y acabado generan partículas finas que se dispersan rápidamente si las velocidades de captación disminuyen aunque sea un poco.

Aquí es donde muchos sistemas fallan. Las campanas suelen estar subdimensionadas, las velocidades en los ductos y los cálculos de flujo de aire se basan en reglas generales que no consideran el comportamiento del polvo fibroso. Como suele decir Matt Coughlin, dueño de Baghouse.com: “El polvo de papel no te avisa. Si el flujo de aire no es correcto, ¡simplemente vuela! Para cuando lo ves en el piso, ya estuvo en el aire durante todo el turno”. Un control de polvo efectivo en estas instalaciones comienza en la fuente, con un flujo de aire constante y un diseño de ductos que mantenga el material en movimiento en lugar de dejar que se asiente.

Dónde fallan comúnmente los sistemas de control de polvo

La mayoría de las plantas de pulpa, papel y empaque técnicamente tienen sistemas de control de polvo, pero no fueron diseñados para manejar cargas continuas de producción. Con frecuencia vemos sistemas que se instalaron para “mantener limpio” en lugar de capturar el polvo al ritmo real en que se genera. Con el tiempo, los ductos se llenan de material fibroso, los codos se convierten en puntos de obstrucción y el flujo de aire se degrada sin que nadie lo note.

Otro problema común es el método de limpieza de los filtros. El pulso de aire comprimido basado en un temporizador todavía se usa ampliamente, aunque la carga de polvo en estas operaciones cambia constantemente durante el turno. Esto provoca que los filtros se limpien en exceso cuando no es necesario y de forma insuficiente cuando sí lo es. Además, los medidores manómetros de presión diferencial muchas veces se ignoran, están dañados o no son precisos, lo que elimina una de las herramientas de diagnóstico más importantes para los operadores.

Por qué los colectores tipo baghouse son una buena opción

Baghouse system for paper mill facility

Los colectores tipo Baghouse pueden manejar altas cargas de polvo sin perder estabilidad

Los colectores tipo baghouse son especialmente adecuados para polvo de cartón, papel, tissue y empaque porque pueden manejar altas cargas de polvo sin perder estabilidad. A diferencia de los colectores de cartucho, que pueden cegarse rápidamente en aplicaciones fibrosas, los colectores permiten que se forme una torta de polvo que se libera de manera más predecible cuando se limpia correctamente. Esta estabilidad es clave en operaciones donde el flujo de aire debe mantenerse constante para proteger la calidad del corte, la remoción de recortes y el manejo de materiales.

Cuando están equipados con jaulas, protección contra desgaste y sistemas de limpieza controlados por presión diferencial, estos sistemas mantienen una caída de presión más baja y estable, prolongan la vida de los filtros y reducen el consumo de aire comprimido. También se adaptan bien a grandes volúmenes de aire, comunes en operaciones de conversión y corrugado. En instalaciones que manejan mezclas de polvo (fibras de papel, aditivos minerales y partículas plásticas), ofrecen una flexibilidad que otros sistemas más simples no pueden igualar.

La protección contra polvo combustible debe ser parte del sistema

Standard for Combustible Dusts and Particulate Solids (2025)

NFPA 660: Normativas para polvos combustibles y partículas sólidas (2024)

El polvo de papel y cartón está clasificado como combustible por OSHA y La NFPA, lo que significa que los sistemas de control de polvo deben diseñarse considerando el riesgo de explosión. Un colector de polvo es un recipiente cerrado lleno de combustible suspendido; sin la protección adecuada, puede convertirse en el equipo más peligroso de la planta.

La ventilación de explosión,, los dispositivos de aislamiento, las compuertas antirretorno y la correcta conexión a tierra son componentes esenciales de un sistema seguro, especialmente cuando el aire filtrado se recircula al área de trabajo. La experiencia ha demostrado que ignorar esto puede tener consecuencias catastróficas. Como menciona Matt Coughlin: “El control de polvo reduce el riesgo en toda la planta, pero solo si el colector está diseñado para fallar de forma segura”.

Preguntas y respuestas: Una guía práctica para la industria papelera y envasadora/enpaquetadora

¿Por qué el polvo de papel y cartón es tan peligroso?

Personnel at paper millEl polvo de papel y cartón es peligroso porque combina tres problemas al mismo tiempo: es respirable, combustible y altamente volátil. Cuando está suspendido en el aire, incluso concentraciones relativamente bajas pueden encenderse si hay una fuente de ignición presente. Cuando se le permite asentarse, el polvo se acumula rápidamente sobre superficies horizontales, creando combustible para explosiones secundarias. Desde el punto de vista de la salud, la exposición prolongada también contribuye a una mala calidad del aire interior y a problemas respiratorios, particularmente en operaciones de papel tissue y papel fino.

¿Las plantas de papel y las instalaciones de empaque realmente necesitan un análisis de riesgo de polvo (DHA)?

Si hay polvo combustible presente, sí. La norma NFPA 660. requiere que las instalaciones que generan, manejan o almacenan polvo combustible realicen y documenten un análisis de riesgo de polvo. Esto no es solo un trámite administrativo. Un DHA correctamente ejecutado identifica dónde se genera el polvo, cómo se mueve a través de la instalación, dónde puede acumularse y qué fuentes de ignición existen. Las instalaciones que omiten este paso a menudo terminan abordando los problemas de manera reactiva después de un incidente o una inspección.

¿Qué hace que el polvo de papel sea más difícil de capturar que el polvo industrial más pesado?

Adding additional PVC curtain strips to the shredder dust extraction capture hood serves two purposes; firstly to help contain any airborne dust particles within this enclosure and secondary to enable manual loading of the shredder hopper.

Agregar tiras adicionales de cortina de PVC a la campana de captación del sistema de extracción de polvo de la trituradora cumple dos propósitos; en primer lugar, ayuda a contener cualquier partícula de polvo en suspensión dentro de este recinto y, en segundo lugar, permite la carga manual de la tolva de la trituradora.

El polvo de papel tiene una baja densidad aparente y una estructura fibrosa que le permite permanecer suspendido en el aire por más tiempo y adherirse a las paredes de los ductos. Esto significa que las velocidades de captación deben mantenerse de manera constante, las transiciones en los ductos deben ser suaves y se deben evitar zonas muertas. Pequeñas pérdidas en el flujo de aire que podrían pasar desapercibidas en otras industrias se manifiestan rápidamente como polvo visible en operaciones de papel.

¿Son suficientes los ciclones para el polvo de papel y cartón?

Los ciclones son efectivos para remover recortes y residuos más grandes antes de que el aire llegue al colector, y pueden reducir significativamente la carga sobre los filtros. Sin embargo, no son suficientes por sí solos. El polvo fino de papel requiere filtración de alta eficiencia, que es donde un colector tipo baghouse se vuelve esencial. Los sistemas más confiables utilizan ciclones para una primera filtración y colectores tipo baghouse para la filtración final.

¿Por qué los filtros parecen taparse tan rápido en aplicaciones de papel?

El taponamiento generalmente es un síntoma, no el problema raíz. Las causas comunes incluyen flujo de aire inestable, un método de limpieza incorrecta, jaulas dañadas o reutilizadas que restringen el movimiento del filtro y lecturas inexactas de la presión diferencial. Cuando la limpieza se controla con base en la caída de presión real en lugar de un temporizador, el rendimiento y la vida útil de los filtros mejoran de manera significativa.

¿Con qué frecuencia deben reemplazarse los filtros en plantas de papel?

No existe un intervalo de reemplazo estándar. Los filtros deben cambiarse con base en las tendencias de rendimiento, no en fechas del calendario. Cuando la presión diferencial ya no se estabiliza después de la limpieza, o cuando las emisiones aumentan a pesar de una operación adecuada, es momento de investigar. El monitoreo preciso es clave; sin él, los filtros a menudo se reemplazan demasiado pronto o demasiado tarde.

factory equipment inside industrial conveyor line transporting package¿El control de polvo realmente puede reducir las interrupciones a la producción en plantas de empaque?

Sí, y a menudo de formas que los operadores no relacionan de inmediato con el polvo. Un flujo de aire estable mejora la remoción de recortes, reduce atascos en enfardadoras y transportadores, disminuye el trabajo de limpieza y protege equipos sensibles. Las instalaciones con sistemas de control de polvo bien diseñados pasan menos tiempo reaccionando y más tiempo produciendo.

¿Cómo apoya Baghouse.com a las instalaciones de papel y empaque?

Baghouse.com aborda estas aplicaciones diseñando sistemas en función del comportamiento real del polvo y las demandas de producción, no con tablas genéricas de flujo de aire. Esto incluye un diseño adecuado de campanas, distribución de ductos que resista la acumulación, selección del colector acorde a las características del polvo, protección contra explosiones integrada al sistema desde el inicio y soporte continuo para mantener el rendimiento conforme cambian las condiciones.

El objetivo no es solo el cumplimiento normativo, sino la estabilidad operativa a largo plazo.

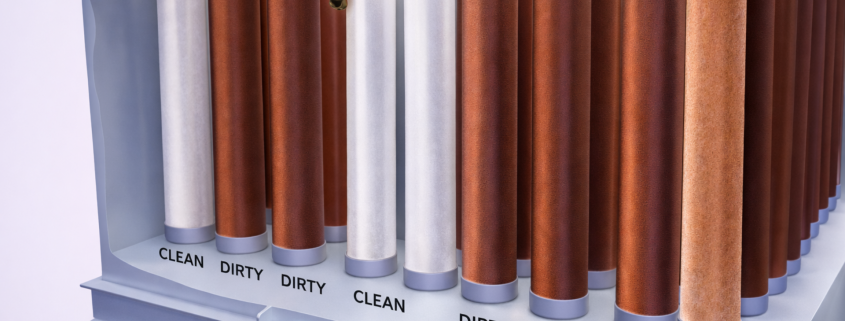

Staggering the pulse sequence changes that dynamic. By separating recently cleaned rows from those that are still loaded, the dust cake forms more uniformly.

Pulse-jet dust collectors tienen fama de ser equipos simples, fáciles de instalar y operar. Y es cierto… cuando funcionan bien, previenen de contaminación a tus operaciones, protegen a tu personal y cumplen con las regulaciones ambientales. Pero cuando dejan de funcionar, te das cuenta en seguida: aumenta la presión diferencial, los filtros duran menos, el flujo de aire se vuelve inestable y sientes que siempre estás reaccionando a las emergencias en vez de trabajar preventivamente.

Lo primero que hay que entender es que la limpieza por pulsos no solo elimina el polvo. Cada pulso reorganiza la capa de polvo que queda sobre el filtro, y esa capa es la que realmente hace la mayor parte de la filtración. En sistemas con altas velocidades de gas vertical, especialmente con polvos finos o livianos, las partículas submicrónicas pueden separarse del resto. Con el tiempo, forman una capa muy densa en la superficie del filtro. Esa capa aumenta la resistencia al flujo de aire y eleva la presión diferencial, incluso cuando los filtros parecen limpios.

Si estás lidiando con presión diferencial alta y pulsos demasiado frecuentes, esta suele ser la causa.

Por qué importa la secuencia de pulsos

pulse jet cleaning sequence

Typical pulse-jet row cleaning sequence.

Uno de los errores más comunes es limpiar las filas de filtros en orden numérico. Parece lógico, pero puede jugar en contra. Cuando se limpian una tras otra, el material fino migra hacia las filas recién limpiadas. La capa de polvo no logra estabilizarse y el sistema termina limpiando más seguido de lo necesario.

Cambiar la secuencia de pulsos soluciona esto.

pulse jet cleaning sequence

Recommended pulse-jet row cleaning sequence.

Al alternar filas recién limpiadas con filas aún cargadas, la capa de polvo se forma de manera más uniforme. Mejora la filtración, la presión diferencial se vuelve más estable y la frecuencia de limpieza suele bajar. En muchos casos, también mejora la vida útil de los filtros sin cambiar válvulas, filtros ni ventiladores.

Controlar el tiempo y la frecuencia de pulso

La duración del pulso es clave. En colectores pulse-jet de alta presión y bajo volumen, los pulsos deben ser cortos y precisos. El objetivo es generar una onda de choque dentro del filtro, no inflarlo por más tiempo. En la mayoría de las aplicaciones, una duración entre 0.10 y 0.15 segundos funciona bien,siempre siguiendo las recomendaciones del fabricante.

La frecuencia también es crítica. Si pulsas demasiado seguido, puedes destruir la capa de polvo. Si lo haces muy lento, la presión diferencial sube y afecta el rendimiento. En la práctica, los intervalos pueden ir desde 1 segundo hasta 30 segundos o más. La mejor referencia es la presión diferencial del colector. Muchos sistemas funcionan mejor entre 3 y 6 pulgadas de columna de agua, dependiendo del proceso.

Limpieza “on demand” y aire comprimido

Los sistemas de limpieza “on demand” (o solo cuando es necesario) ayudan a estabilizar todo esto.

Graphic showing the inches of water column. HIGH Point - Cleaning Initiated" and at the bottom "Low - Cleaning Paused". The line going through the middle is "Average operational DP".

En este modo, el sistema limpia solo cuando la presión diferencial alcanza un valor alto preestablecido y se detiene cuando baja al valor mínimo definido.

Usar un controlador de presión diferencial (como un manómetro Photohelic) permite limpiar solo cuando es necesario. El sistema comienza a limpiar cuando la presión diferencial llega al máximo establecido y se detiene cuando llega al mínimo establecido. Mantener una diferencia de 0.5 a 1.0 pulgadas entre los puntos alto y bajo reduce el consumo de aire comprimido y evita limpiezas innecesarias.

Además, la frecuencia de pulso nunca debe superar la capacidad de recuperación del sistema de aire comprimido. Cada pulso debe ejecutarse cuando la presión del aire en el tanque se haya recuperado completamente. De lo contrario, la limpieza pierde efectividad. Muchas veces, tuberías subdimensionadas son el problema oculto.

Cuando el problema es mecánico

No todos los problemas están en la configuración. Las válvulas de pulso suelen ser una causa común de fallas. Problemas en el diafragma, suciedad, aceite o humedad pueden reducir la energía del pulso. Revisarlas internamente suele ser la forma más rápida de detectar el problema. También es importante verificar que las líneas y conexiones estén en buen estado.

Revisar el sistema eléctrico también es importante. Los temporizadores y los solenoides deben verificarse que funcionen bien antes de investigar problemas mecánicos del sistema de limpieza. Fallas en temporizadores o solenoides podrían parecer problemas de aire comprimido.

Velocidad en el cuerpo del colector (can velocity)

Can velocity is the vertical gas velocity throughout the housing, above the hopper level but before reaching the bottom of the bags.

La velocidad de levante es la velocidad a la que el aire se mueve verticalmente por el espacio debajo de los filtros (la “cámara” o plenum inferior del colector, justo encima de la tolva).

La “can velocity” es la velocidad vertical del gas dentro del colector, entre la tolva y los filtros. En colectores pulse-jet, especialmente con polvos livianos (menos de 35 lb/ft³), la velocidad vertical es crítica. Si es demasiado alta (por encima de 250–300 pies/minuto, dependiendo del polvo), genera alta presión diferencial y re-entrada de polvo.

Una solución común es aumentar el área de filtrado. Los filtros plisados ofrecen más superficie, reduciendo la velocidad interna. También puede ayudar reubicar la entrada de aire para reducir turbulencia.

Jaulas dañadas y ajuste incorrecto de los filtros

Las jaulas dobladas o dañadas no sujetan bien el filtro, causando fallas prematuras. En ambientes corrosivos, el óxido desgasta la tela en cada pulso. Incluso bordes filosos pueden dañar los filtros con el tiempo.



Detalles de instalación para evitar fallas repetitivas

filter bag seams

Todas las costuras de los filtros deben estar orientadas en la misma dirección.

La instalación correcta es clave. Todas las costuras de los filtros deben estar orientadas en la misma dirección. Esto ayuda a identificar patrones de falla. Si los filtros fallan siempre del lado opuesto a la costura, puede ser abrasión en la entrada.

El ajuste entre filtro y jaula también es crítico. Si está muy flojo o muy apretado, se reduce la eficiencia y la vida útil. Calcular la cantidad correcta de tela extra en el filtro (generalmente una pulgada de exceso de tela) generalmente depende del material y el tamaño de la jaula.

Bag and cage damage inspection guide

Five fundamentals that define pulse-jet collectors performance

Even when pulse settings are dialed in and filters are installed correctly, many baghouses struggle because of basic design and operating choices made years earlier.

1 – Usa un diseño de entrada adecuado para tu aplicación. Graphic showing the air inlet to the baghouse, the distribution baffle, the dust bin or super sack and the rotary airlock.El aire cargado de polvo suele ingresar a través de una entrada de aire sucio ubicada en la tolva, debajo de los filtros. Si esa entrada dirige el flujo de aire hacia abajo o genera turbulencia excesiva, el polvo puede arremolinarse hacia arriba y volver a depositarse en los filtros. El resultado es una carga de polvo mayor de la que los filtros pueden manejar de manera eficiente. Agrandar la entrada para reducir la velocidad o instalar un deflector dentro de la tolva puede mejorar significativamente la distribución del flujo de aire. Estos deflectores suelen ser económicos y fáciles de instalar, y aun así reducen la turbulencia, minimizan la re-entrada de polvo y protegen los filtros contra cargas desiguales y abrasión.

Using pleated filters is often the most effective way to bring an overloaded system back into balance.

2 – Improve the relación aire-tela. Esta relación define cuánto aire fluye por unidad de área de filtración, y cuando es demasiado agresiva, los problemas aparecen rápidamente. Presión diferencial alta, limpieza deficiente y baja captación en los puntos de extracción son síntomas comunes.

Los colectores pulse-jet pueden operar con relaciones aire-tela más altas que los sistemas tipo shaker o de aire reverso, pero aun así existen límites prácticos. En muchas aplicaciones de pulse-jet a temperatura ambiente, relaciones por encima de aproximadamente 6 a 1 causan que el sistema sea inestable. Los sistemas de alta temperatura generalmente requieren ser más conservadores. Aumentar el área de filtración, incluyendo el uso de filtros plisados, suele ser la forma más efectiva de devolver el equilibrio a un sistema sobrecargado.

3 – No uses la tolva para almacenar material. Las tolvas están diseñadas para permitir que el aire con polvo entre al colector y para descargar el material recolectado de forma continua.

Dust accumulated in hopper, airlock and fan.

Cuando una tolva se utiliza para almacenar material, el polvo puede acumularse y volver a entrar en la corriente de aire, desgastando las partes inferiores de los filtros y reduciendo su vida útil. Incluso sin almacenamiento intencional, la acumulación de polvo en las paredes de la tolva o la formación de puentes sobre la descarga puede causar re-entrada o descargas repentinas de material. La remoción continua del polvo mediante una válvula rotativa o válvula de descarga ayuda a mantener el sistema estable.

4 – Asegúrate de que las puertas de acceso del colector sellen correctamente. Puertas mal selladas permiten fugas de aire, fugas de polvo, pérdida de calor y condensación. Esa condensación puede provocar fallas en los filtros y corrosión severa. Los burletes de las puertas son económicos en comparación con los problemas que evitan, pero requieren inspecciones regulares. Asegurar un buen contacto entre el burlete y el panel de la puerta contribuye en gran medida a mantener una operación consistente.

Maintenance Checklist Main Image5 – Realiza un mantenimiento adecuado y lleva registros. Esto a menudo determina si un colector mejora con el tiempo o se deteriora lentamente. Monitorear la presión diferencial, la carga de polvo, la temperatura de entrada, los ajustes de limpieza y los niveles de emisión proporciona la información necesaria para detectar tendencias a tiempo. Registrar las condiciones durante arranques, paradas, inspecciones de filtros y solución de problemas crea una base de referencia que hace que las decisiones futuras sean más claras y rápidas. Mantener buenos registros también ayuda con el cumplimiento normativo y reduce el riesgo de fallas inesperadas.

La estabilidad rara vez es accidental

Un colector pulse-jet que funciona bien generalmente es el resultado de ajustes de limpieza bien pensados, una condición mecánica sólida, un buen diseño del flujo de aire y atención a detalles operativos que son fáciles de pasar por alto hasta que comienzan a causar problemas. Cuando estos fundamentos están en su lugar, el sistema deja de exigir atención constante y hace lo que fue diseñado para hacer: operar de forma silenciosa y confiable.

Si sospechás que tu colector podría rendir mejor, muchas veces hay oportunidades de mejora a simple vista. Una breve conversación con especialistas experimentados en colectores puede revelar ajustes prácticos y mejoras de diseño específicas para tu proceso, no solo recomendaciones generales de manual.

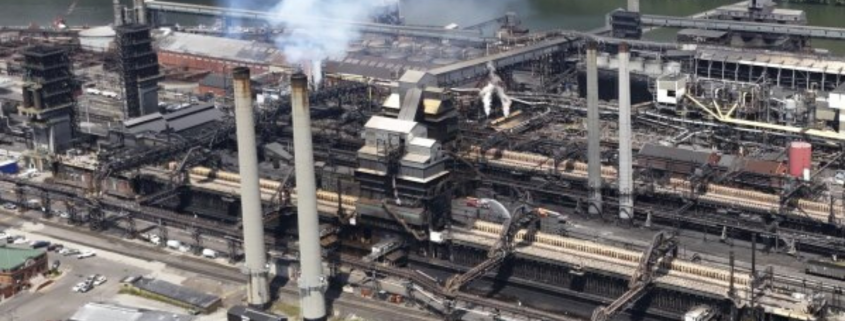

Clairton Coke Works

Multaron con $118,000 dolares a Clairton Coke Works por negligencia

This image provided by Amy Sowers shows smoke from the Clairton Coke Works, Monday, Aug. 11, 2025 in Clairton, Pa. (Amy Sowers via AP)

This image provided by Amy Sowers shows smoke from the Clairton Coke Works, Monday, Aug. 11, 2025 in Clairton, Pa. (Amy Sowers via AP)

La explosión mortal en Clairton Coke Works es un serio recordatorio de lo que puede ocurrir cuando los riesgos combustibles no se comprenden, anticipan o controlan por completo. El 11 de agosto, una explosión sacudió un área entre los sectores 13 y 14 de la planta, causando la muerte de dos trabajadores y dejando al menos diez heridos. Testigos describieron la explosión como lo suficientemente potente como para sacudir edificios cercanos y enviar una densa columna de humo negro al cielo. “Se sintió como un trueno”, dijo un trabajador de construcción cerca del lugar. “Sacudió el andamio, me sacudió el pecho y sacudió el edificio… y nos dimos cuenta de que algo malo había pasado”.

Tras el incidente, la Occupational Safety and Health Administration emitió 10 citaciones y multas por $118,000 contra la empresa, señalando procedimientos de seguridad inadecuados, capacitación insuficiente de los empleados y fallas en el aislamiento correcto de los equipos frente a fuentes de energía peligrosa. OSHA también citó a un contratista presente en el lugar por deficiencias similares. Los investigadores determinaron que la explosión fue causada por la ruptura de una válvula mientras los trabajadores la lavaban con agua, lo que liberó gas de coke altamente combustible dentro de un espacio confinado. Una vez liberado, el gas se encendió y provocó una explosión devastadora, una explicación que coincide con los hallazgos iniciales de la U.S. Chemical Safety Board.

An emergency crew is seen after an explosion at the Clairton Coke Works, a coking plant, Monday, Aug 11, 2025, in Clairton, Penn. (AP Photo/Gene Puskar)

An emergency crew is seen after an explosion at the Clairton Coke Works, a coking plant, Monday, Aug 11, 2025, in Clairton, Penn. (AP Photo/Gene Puskar)

Líderes sindicales y miembros de la comunidad fueron directos sobre el costo humano. El director del Distrito 10 de United Steelworkers, Bernie Hall, declaró: “Estamos agradecidos con OSHA por investigar a fondo el trágico incidente que costó dos vidas y afectó a muchas otras”. Un residente local, reflexionando sobre el historial de explosiones de la planta, preguntó: “¿Cuántas vidas más tendrán que perderse antes de que algo cambie?”. Estas declaraciones destacan una realidad dolorosa: las acciones regulatorias, las multas y las investigaciones casi siempre llegan después de que se pierden vidas, no antes.

Aunque este incidente específico involucró gas de horno de coke, la dinámica de riesgo subyacente se asemeja mucho a la que se observa en eventos de polvo combustible. Gas combustible, una fuente de ignición y confinamiento (ya sea gas o polvo dentro de un ducto, silo o colector) pueden escalar rápidamente hasta convertirse en una bola de fuego o una explosión. Las instalaciones que generan polvo combustible enfrentan una exposición similar cuando los riesgos se subestiman, los procesos cambian o los sistemas de protección quedan rezagados frente a las demandas de producción.

Por eso la preparación es fundamental. Si tu polvo es combustible, contar con el equipo adecuado—detección de chispas, compuertas, válvulas de aislamiento, venteo o supresión de explosiones, y sistemas de control de polvo correctamente diseñados— no es opcional. Es una parte esencial de la protección de los trabajadores y del mantenimiento de la continuidad operativa. Igual de importante es involucrar a expertos que comprendan cómo se comporta el polvo combustible en sistemas reales y cómo se aplican las normas en la práctica.

Empresas como Baghouse.com ayudan a cerrar esa brecha al apoyar a las instalaciones con pruebas, Análisis de Riesgos de Polvo (DHA), diseño de sistemas y selección de equipos certificados de protección contra incendios y explosiones. El cumplimiento en materia de polvo combustible no envuelve simplemente algo rutinario; requiere experiencia, pensamiento a nivel de sistema y planificación proactiva. La explosión en Clairton es un recordatorio contundente de que esperar hasta después de un incidente para abordar los riesgos combustibles es demasiado tarde. La preparación, la orientación experta y las estrategias de protección adecuadas pueden evitar que los riesgos de hoy se conviertan en la tragedia de mañana.

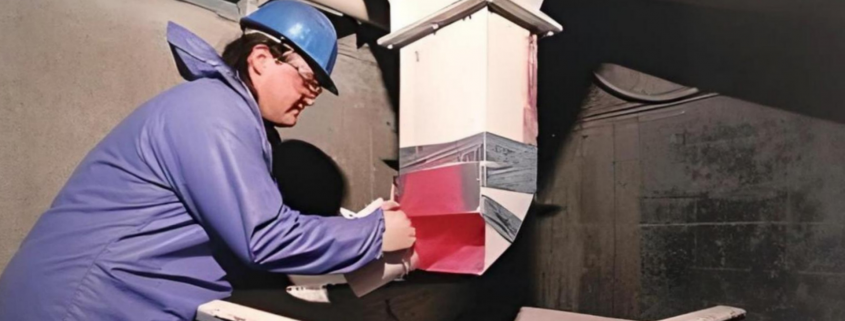

What Is the Difference Between Leak Testing and Broken Filter Detectors?

Si alguna vez has caminado por la planta con el gerente y el personal de mantenimiento revisando los colectores de polvo y escuchaste a alguien decir: “Ya tenemos detectores de fugas, así que no hay de qué preocuparse” , es muy probable que se estén mezclando dos conceptos muy distintos.

Las pruebas de fugas y los detectores de filtros rotos están relacionados con las emisiones y la integridad de los filtros, pero estos métodos responden dos preguntas muy diferentes, se realizan en tiempos distintos y cumplen roles distintos dentro de un sistema de control de polvo. Confundirlos puede llevar a pasar por alto fallas, generar una falsa sensación de seguridad o provocar interrupciones a la producción innecesarias.

Vamos a aclarar qué hace realmente cada uno, cuándo se debe usar y cómo estos métodos se complementan en la práctica.

Pruebas de fugas: una captura momentánea

La prueba de fugas es un método manual y periódico. Está diseñada para responder esta pregunta: ¿Tiene fugas el colector EN ESTE MOMENTO?

Green and Pink Leak Testing Powder

Realizar pruebas de fugas puede prevenir considerables gastos y tiempo desperdiciado de operaciones.

Normalmente, la prueba consiste en introducir un polvo fluorescente en la entrada de aire del colector mientras está operando. Luego se inspecciona el plenum de aire limpio, la placa tubular, las compuertas, los burletes y otros posibles puntos de fuga usando luz ultravioleta para detectar por dónde está filtrándose el polvo.

Dominick Dal Santo, Dust Collection Expert at Baghouse.com, puts it plainly: “La prueba de fugas es una de las mejores herramientas para confirmar la calidad de la instalación de los filtros, pero es una prueba momentánea. Te dice qué está pasando HOY, no qué va a pasar la próxima semana”.

Por eso, las pruebas de fugas son especialmente útiles durante:

  • ✔️ La puesta en marcha de un colector nuevo
  • ✔️ El arranque después de un cambio de filtros o mantenimiento integral
  • ✔️ La investigación de emisiones visibles o quejas por polvo en el interior
  • ✔️ La verificación de cumplimiento con NFPA o normas ambientales tras modificaciones

Sin embargo, una vez terminada la prueba, el sistema vuelve a operar normalmente, y cualquier falla que ocurra después no se detectará hasta la siguiente inspección.

Escenario real de prueba de fugas

Dusting in the clean air plenum

Dusting in the clean air plenum

Una planta cementera reemplaza todos los filtros durante una interrupción programada. A simple vista todo se ve bien, pero al arrancar notan algo de polvo en el plenum de aire limpio. La prueba de fugas revela pequeñas fugas en los burletes de las puertas y algunos filtros dañados durante la instalación.

Se corrigen de inmediato, evitando un incumplimiento de las regulaciones y semanas de estar persiguiendo una fuente de polvo “misteriosa”. En este caso, la prueba de fugas hace exactamente lo que debe hacer: confirmar la calidad del trabajo antes de seguir produciendo.

Pero una vez que la planta entra en operación continua, fallas por abrasión, ataque químico o estrés del sistema de limpieza no serán detectadas solo con pruebas de fugas.

Detectores de filtros rotos: VIGILANCIA CONTÍNUA

A entry level triboelectric broken bag detection system

A entry level triboelectric broken bag detection system

Los detectores de filtros rotos (normalmente triboeléctricos o electrodinámicos) son dispositivos de monitoreo continuo. En lugar de responder la pregunta “¿hay una fuga en este momento?”, responden otra cosa:“¿Hay algún cambio en el sistema?”

Estos sensores se instalan en el ducto de aire limpio o en la chimenea y miden de forma continua la actividad de partículas. Cuando un filtro se rompe, se cae o un cartucho se agrieta, el nivel de partículas aumenta… y el detector advierte el cambio.

Matt Coughlin, President of Baghouse.com, explains it this way: “Un detector de filtros rotos no solo mide las emisiones absolutas. En realidad mide las desviaciones en la tendencia. Te notifica que el sistema ya no se está comportando como antes”.

Eso es clave. Los detectores de filtros rotos son muy buenos para detectar:

  • ✔️ Fallas repentinas de filtros
  • ✔️ Degradación progresiva de los filtros
  • ✔️ Errores de mantenimiento (por ejemplo, un filtro mal instalado)
  • ✔️ Señales tempranas antes de que aparezcan emisiones visibles

No sustituyen a las pruebas de fugas, pero proveen información entre inspecciones.

Escenario real de monitoreo

Una fundición maneja polvo fino con límites de exposición OSHAmuy estrictos. Todo pasa la prueba de fugas durante el mantenimiento anual. Seis meses después, un solo filtro se desgarra cerca de la placa tubular debido a la vibración del pulso de aire comprimido durante el ciclo de limpieza.

No hay una emisión visible afuera ni polvo evidente dentro del colector… todavía. Pero el detector de filtros rotos muestra una tendencia lenta y constante al alza. Mantenimiento investiga, encuentra el filtro dañado y lo reemplaza en una interrupción corta y programada. Sin monitoreo continuo, esa falla podría haber pasado desapercibida durante meses.

Errores comunes

Dominick comenta: “Vemos plantas que asumen que tener un sensor triboeléctrico significa que ya tienen el tema resuelto. En realidad, el sensor solo te advierte que algo cambió. Aún necesitas pruebas de fugas, criterio de ingeniería y entender tu proceso”.

Por otro lado, algunas plantas dependen únicamente de pruebas de fugas anuales o semestrales y creen que eso es suficiente. En aplicaciones de alto riesgo (polvo combustible, sílice o recirculación de aire), muchas veces no lo es.

Otro problema común es la mala ubicación o configuración del sensor. Un detector instalado muy cerca de un ventilador, un codo o una zona turbulenta puede generar datos “confusos” que los operadores terminan ignorando. En ese caso, el sensor existe… pero ya no protege a nadie.

La diferencia en términos simples

En pocas palabras: Las pruebas de fugas son diagnósticas y confirmatorias.Encuentran por dónde se escapa el polvo y te permiten corregir la fuga.

Los detectores de filtros rotos son preventivos.Te alertan cuando algo cambia, muchas veces antes de que lo noten las personas o los reguladores.

Matt summarizes it well: “Si la prueba de fugas es tu informe de inspección, el detector de filtros rotos es tu alarma contra incendios. No escogerías uno en lugar del otro. Los dos son importantísimos.”

Nuestra recomendación técnica

Para la mayoría de los sistemas industriales de control de polvo, especialmente los que manejan cumplimiento normativo, recirculación o riesgo de polvo combustible, hay que abordar la solución desde varias aristas.

leak detection powder bucketUsa pruebas de fugas cuando:

  • ✔️ Se realiza mantenimiento integral
  • ✔️ Se pone en marcha un sistema nuevo
  • ✔️ Se investigan problemas conocidos

Usa detectores de filtros rotos cuando:

  • ✔️ El tiempo fuera de servicio es costoso
  • ✔️ Los límites de calidad del aire interior son estrictos
  • ✔️ La advertencia temprana es más valiosa que una medición absoluta

Y lo más importante: ambos deben estar respaldados por personas que entiendan cómo realmente opera el sistema. Los sensores no reemplazan la experiencia. Las pruebas no reemplazan la vigilancia.

Las pruebas de fugas y los detectores de filtros rotos no compiten entre sí. Las plantas que entienden la diferencia construyen sistemas más seguros, confiables y fáciles de manejar. Si no tienes claro qué enfoque —o combinación— se ajusta a tu operación, normalmente es señal de que vale la pena analizar más a fondo el proceso, no solo el equipo.

Ahí es donde nuestra experiencia puede ayudarte.

Dust Collection Testing inspection

La mayoría de los sistemas de control de polvo no fallan de un día para otro. Poco a poco se van alejando de su diseño original, hasta que un día las emisiones aumentan, los operadores empiezan a quejarse o el ventilador comienza a consumir mucha más potencia de la que debería. Para ese momento, ya no estás manejando el sistema: estás reaccionando.

Dust Collection Testing inspectionLas inspecciones del sistema completo son la forma de detectar esos problemas a tiempo. Cuando se hacen correctamente, las pruebas te dicen si tu sistema de control de polvo sigue funcionando como fue diseñado y si puede manejar de forma segura las demandas actuales de producción.

Por qué las inspecciones importan en el mundo real

Designing a baghouse system requires careful calculation and optimization of multiple design variables to ensure reliable performance, regulatory compliance, and long-term durability.

Diseñar un sistema de control de polvo con colector tipo baghouse requiere cálculos cuidadosos y la optimización de múltiples variables para asegurar un desempeño confiable, cumplimiento normativo y una larga vida útil.

Hay dos razones principales para realizar pruebas en un sistema de control de polvo: Primero, confirmar que el sistema está operando según el diseño. Las velocidades en los ductos, el flujo de aire en las campanas, la caída de presión en el colector y el desempeño del ventilador cambian con el tiempo debido al desgaste, acumulación de material y cambios en el proceso. Segundo, verificar que el sistema realmente esté reduciendo el polvo en el aire y la exposición de los trabajadores. Un colector puede estar funcionando, con ventiladores girando y manómetros marcando presión, y aun así no controlar el polvo donde más importa. Las inspecciones conectan los números de flujo de aire con una reducción real de la exposición.

¿Qué implican realmente las inspecciones?

En resumidas cuentas, las inspecciones del sistema se enfocan en dos cosas: flujo de aire y presión. Esos dos parámetros dicen casi todo sobre cómo se está comportando el sistema.

Una inspección bien hecha permite:

  • ✔️ Comparar el desempeño real contra el diseño original
  • ✔️ Ajustar y fijar correctamente las compuertas (blast gates)
  • ✔️ Detectar problemas de mantenimiento antes de que causen paros
  • ✔️ Saber si el sistema puede manejar nuevos puntos de captación
  • ✔️ Mejorar futuros diseños usando datos reales de operación

Empieza inspeccionando el sistema, no solo el equipamiento

Antes de usar un manómetro o un tubo Pitot, reúne toda la documentación disponible. Si existen planos y cálculos originales, úsalos. Si no, dibuja el sistema tú mismo. Documenta tamaños de ductos, longitudes, ramales, conexiones, campanas, compuertas, válvulas y componentes principales. Muchas veces, solo este paso revela problemas como ramales subdimensionados, codos innecesarios o modificaciones hechas que nunca se reequilibraron.

Estos planos se convierten en tu mapa para saber dónde medir y qué resultados deberías esperar.

Equipo necesario para la inspección

✔️ Papel, lápiz y dispositivos de registro

✔️ Tubos de humo o velas

✔️ Velómetro

✔️ Tubo Pitot, manómetro y mangueras

✔️ Taladro y brocas

✔️ Cinta métrica

✔️ Linterna

✔️ Escalera

✔️ Trapos

✔️ Reloj

✔️ Medidor de RPM

✔️ Medidor de nivel de sonido

✔️ Multímetro (voltaje/amperaje)

Información previamente registrada

✔️ Especificaciones y planos originales

✔️ Condiciones originales de operación

✔️ Modificaciones realizadas

✔️ Reportes de inspecciones previas

✔️ Personas de contacto

✔️ Programa de mantenimiento

✔️ Sistemas de control

✔️ Procedimientos de bloqueo y etiquetado

✔️ Inspecciones de cumplimiento normativo

✔️ Registros de monitoreo de exposición

✔️ Historial de accidentes y enfermedades

Información del personal

✔️ Quejas

✔️ Sugerencias

✔️ Prácticas de trabajo observadas

✔️ Interacción con el sistema de control

✔️ Interacción con la fuente de emisión

✔️ Capacitación

✔️ Uso de equipo de protección personal (EPP)

✔️ Nivel de cooperación

Fuente de emisión

✔️ Ubicación de las emisiones

✔️ Tasa de emisión

✔️ Características químicas

✔️ Características físicas

✔️ Niveles de exposición del personal

✔️ Condiciones ambientales

Campanas

✔️ Tipo (cerradas, de recepción, de captación)

✔️ Velocidad de captación

✔️ Velocidad frontal

✔️ Desempeño en operación normal

✔️ Desempeño en condiciones anormales

✔️ Compatibilidad con el proceso

✔️ Integridad física

✔️ Corrientes de aire que compiten

✔️ Presión estática en la campana

✔️ Pérdidas de entrada

Ductos

✔️ Integridad física

✔️ Obstrucciones o taponamientos

✔️ Velocidades de transporte

✔️ Material del ducto

✔️ Cambios desde la última inspección

✔️ Ajuste de compuertas y válvulas

Colector de polvo

✔️ Integridad física

✔️ Caída de presión estática

✔️ Manejo del material recolectado

✔️ Operación y mantenimiento

✔️ Cumplimiento del programa de mantenimiento preventivo

Ventilador

✔️ Sentido de giro

✔️ RPM

✔️ Poleas y bandas

✔️ Puertas de acceso

✔️ Rueda del ventilador

✔️ Carcasa del ventilador

✔️ Acoplamiento flexible

✔️ Entrada y salida

✔️ Sombrerete del ducto

✔️ Rodamientos

✔️ Vibración y ruido

✔️ Presión estática y total del ventilador

Motor del ventilador

✔️ RPM

✔️ HP nominal

✔️ Amperaje

✔️ Potencia real (BHP)

✔️ Transmisión

✔️ Temperatura

✔️ Protección contra intemperie

✔️ Vibración

Aire de reposición

✔️ Mismo CFM que el aire extraído

✔️ Fuerza en puertas

✔️ Corrientes en muros exteriores

✔️ Entradas de aire

✔️ Fuente de calefacción o enfriamiento

✔️ Distribución

✔️ Interferencia con la velocidad de captación

✔️ Sistema de respaldo

✔️ Sistema de monitoreo o alarma

Mediciones y cálculos

✔️ Presión estática en la campana

✔️ Velocidad de captación

✔️ Presión estática en campanas

✔️ Velocidad de captación

✔️ Velocidades frontales

✔️ Diámetros y longitudes de ductos

✔️ Velocidades de transporte

✔️ Presión estática y total del ventilador

✔️ RPM del ventilador

✔️ RPM del motor

✔️ Amperaje del motor

✔️ Presión estática total del sistema

Maintenance Checklist Image

Mediciones de flujo de aire

Baghouse variables such as airflow, air-to-cloth ratio, etc need to be considered when designing the system.El flujo de aire dentro de un ducto nunca es uniforme. Medir la velocidad en un solo punto da resultados engañosos. Una medición correcta requiere recorrer toda la sección transversal del ducto, dividiéndola en áreas iguales y midiendo la presión de velocidad en el centro de cada área. Mientras más pequeñas las áreas, mayor precisión.

La velocidad se calcula con la fórmula:

V = 4005 × √VP

Luego se promedian las velocidades, se multiplican por el área del ducto y se obtiene el flujo de aire en pies cúbicos por minuto (CFM).

Recomendaciones clave:

  • ✔️ Medir al menos a ocho diámetros del ducto lejos de codos o ramales
  • ✔️ Hacer dos recorridos perpendiculares cuando sea posible
  • ✔️ Corregir por densidad del aire si hay diferencias importantes de temperatura, humedad o altitud
  • ✔️ Considerar que la carga de polvo afecta el desempeño de los instrumentos

Presión estática

Las lecturas de presión estática son muy sensibles a cómo se instalan los puntos de medición. Los orificios deben quedar al ras del ducto, perforados (no punzonados) y sin rebabas. Una mala instalación genera lecturas falsas y diagnósticos erróneos.

Relationship between static pressure, velocity pressure, and total pressure. Example represents the suction side of the fan.

Relationship between static pressure, velocity pressure, and
total pressure. Example represents the suction side of the fan.

Evita medir en codos o zonas con alta turbulencia. Los cambios bruscos de sección distorsionan las lecturas. La presión estática ayuda a identificar dónde se está perdiendo energía y si las pérdidas coinciden con el diseño original.

Problemas comunes de desempeño y lo que suelen indicar

Cuando baja el flujo de aire, casi nunca es un misterio.

Los ductos tapados reducen el caudal de inmediato y suelen indicar velocidades insuficientes o acumulación por humedad o polvos pegajosos. Los problemas del ventilador suelen deberse a bandas flojas, desgaste del rotor o acumulación de material. Las fugas en ductos, puertas o uniones roban aire silenciosamente y aumentan los costos de operación.

Los cambios al sistema importan. Agregar puntos de captación o mover compuertas sin reequilibrar casi siempre afecta otras áreas. Un aumento en la caída de presión del colector suele indicar problemas de limpieza, filtros cegados o ajustes incorrectos.

Evaluación del control de polvo

El flujo de aire por sí solo no confirma que la exposición al polvo se haya reducido. Para eso se necesita testeo. Hay dos tipos principales: Testeos en la fuente o proceso, cerca del punto de emisión o del trabajador más expuesto. Testeos ambientales, lejos de la fuente pero dentro del mismo espacio, para diferenciar emisiones del proceso del polvo general de la planta.

Herramientas de muestreo y su utilidad

Los monitores instantáneos de polvo ofrecen resultados en tiempo real. Son ideales para identificar fuentes importantes y evaluar cambios operativos.

Los muestreadores gravimétricos proporcionan promedios ponderados en el tiempo y análisis del material. Son clave para evaluar exposición, pero no muestran cuándo ocurren picos de polvo. Las mejores evaluaciones usan ambos métodos.

Enfoques prácticos de muestreo

Las pruebas con el sistema encendido y apagado muestran la efectividad inmediata. Las pruebas antes y después demuestran el impacto de nuevas soluciones. Las pruebas A-B-A comparan dos métodos bajo las mismas condiciones y luego regresan al sistema original para confirmar que los cambios no se debieron al proceso.

Convertiendo datos en respuestas

La eficiencia del control de polvo se puede evaluar gráficamente o con cálculos.

La eficiencia se calcula así:

η = (Coff − Con) / Coff × 100%

Términos de la formula explicados:

  • ➡️ η (eta) - eficiencia de colección

  • ➡️ Coff - concentración antes del colector (a la entrada)

  • ➡️ Con - concentración después del colector (a la salida)

Las concentraciones generalmente se miden en unidades como mg/m³, granos/ft³, o algo parecido.

Ejemplo:

Si:

  • ✔️ Coff = 100 mg/m³

  • ✔️ Con = 2 mg/m³

Entonces:

collection efficiency formula

Esto significa que la eficiencia es del 98%, o sea, el colector está eliminando el 98% de las partículas que entran al sistema.

Un punto clave

Alta eficiencia no significa automáticamente recirculación segura o cumplimiento de las regulaciones ambientales.Incluso un sistema con 99.9% de eficiencia puede exceder los límites de OSHA si la concentración de entrada es alta o el polvo es peligroso (sílice, metales, polvo combustible).

Las mediciones repetidas deben analizarse estadísticamente y siempre acompañarse de las condiciones de operación.

Inspecciones del baghouse: detectando problemas antes de que escalen

🔎 Inspección diaria

  • ✔️ Lectura de caída de presión
  • ✔️ Revisión del sistema de limpieza (incluído los compresores, tanque, filtros)
  • ✔️ Operación de válvulas y compuertas
  • ✔️ Sistema de descarga de polvo
  • ✔️ Niveles de emisiones

🔎 Inspección semanal

  • ✔️ Revisión de diafragmas y solenoides
  • ✔️ Lecturas de presión diferencial
  • ✔️ Revisión de partes móviles
  • ✔️ Tomar lecturas de presión diferencial (ΔP) después de un ciclo de limpieza (si el valor aumenta con el tiempo, indica que los filtros se están cegando).
  • ✔️ Inspección visual de compartimientos

🔎 Inspección trimestral

  • ✔️ Pruebas de permeabilidad
  • ✔️ Revisión del ventilador
  • ✔️ Reemplazo de filtros dañados
  • ✔️ Lubricación
  • ✔️ Limpieza de placas tubulares

🔎 Inspección anual

  • ✔️ Pruebas con polvo trazador
  • ✔️ Revisión de sellos
  • ✔️ Inspección de ductos
  • ✔️ Ajuste de compuertas
  • ✔️ Calibración de instrumentos
dust collection system inspection

El verdadero objetivo de las inspecciones

El objetivo es entender cómo se comporta el sistema hoy frente a cómo fue diseñado. Cuando las inspecciones se realizan, el operador toma control en lugar de reaccionar. Baja el consumo de energía, las emisiones se estabilizan, los filtros duran más y las interrupciones a la producción se reducen.

Un sistema de control de polvo al que se le da seguimiento, se entiende como funciona y se le da mantenimiento siempre superará a uno que simplemente se deja funcionando esperando que todo salga bien.
