Los colectores tipo pulse-jet tienen fama de ser equipos simples, fáciles de instalar y operar. Y es cierto… cuando funcionan bien, previenen de contaminación a tus operaciones, protegen a tu personal y cumplen con las regulaciones ambientales. Pero cuando dejan de funcionar, te das cuenta en seguida: aumenta la presión diferencial, los filtros duran menos, el flujo de aire se vuelve inestable y sientes que siempre estás reaccionando a las emergencias en vez de trabajar preventivamente.
Lo primero que hay que entender es que la limpieza por pulsos no solo elimina el polvo. Cada pulso reorganiza la capa de polvo que queda sobre el filtro, y esa capa es la que realmente hace la mayor parte de la filtración. En sistemas con altas velocidades de gas vertical, especialmente con polvos finos o livianos, las partículas submicrónicas pueden separarse del resto. Con el tiempo, forman una capa muy densa en la superficie del filtro. Esa capa aumenta la resistencia al flujo de aire y eleva la presión diferencial, incluso cuando los filtros parecen limpios.
Si estás lidiando con presión diferencial alta y pulsos demasiado frecuentes, esta suele ser la causa.
Por qué importa la secuencia de pulsos
Typical pulse-jet row cleaning sequence.
Uno de los errores más comunes es limpiar las filas de filtros en orden numérico. Parece lógico, pero puede jugar en contra. Cuando se limpian una tras otra, el material fino migra hacia las filas recién limpiadas. La capa de polvo no logra estabilizarse y el sistema termina limpiando más seguido de lo necesario.
Cambiar la secuencia de pulsos soluciona esto.

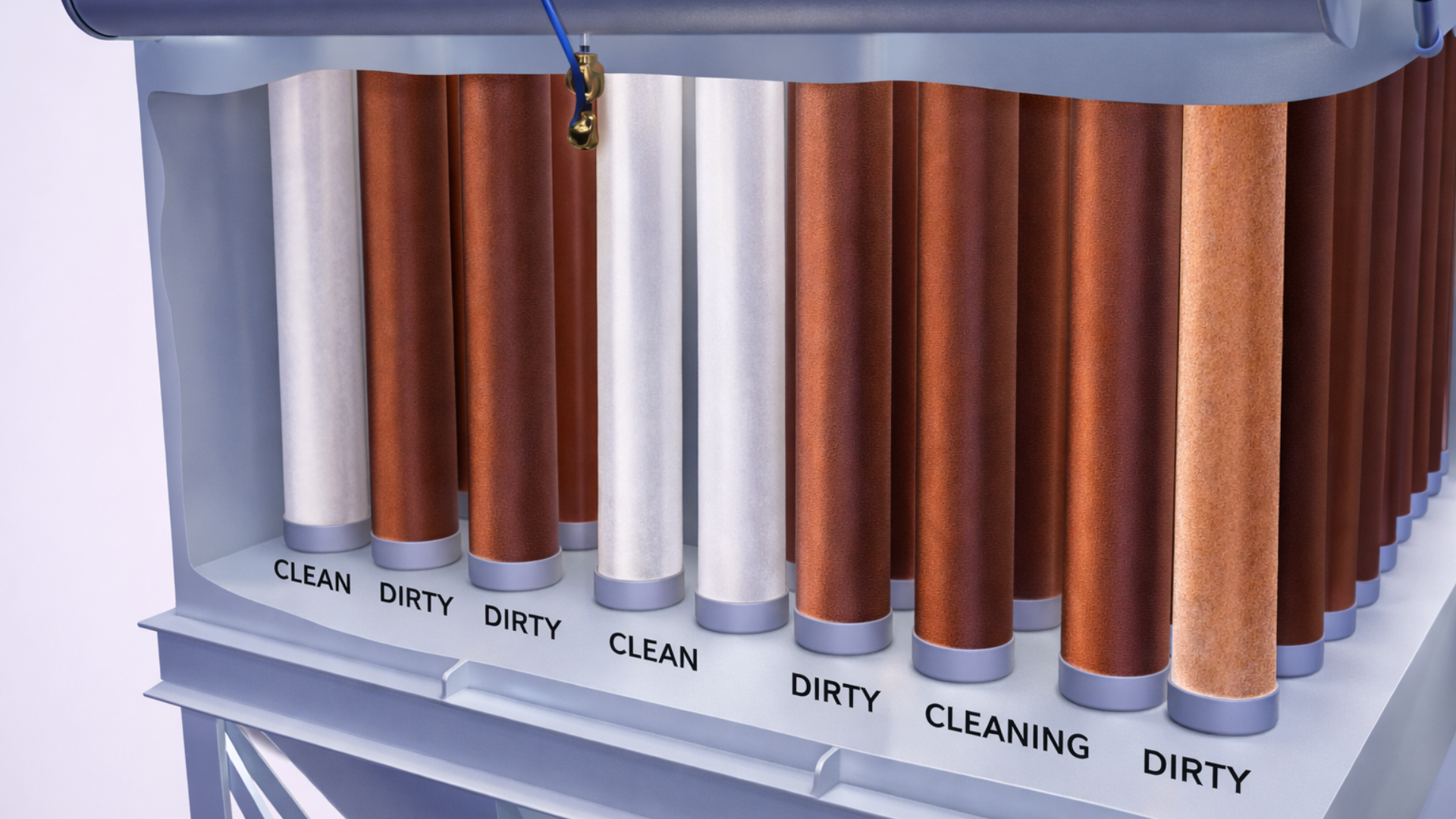

Recommended pulse-jet row cleaning sequence.
Al alternar filas recién limpiadas con filas aún cargadas, la capa de polvo se forma de manera más uniforme. Mejora la filtración, la presión diferencial se vuelve más estable y la frecuencia de limpieza suele bajar. En muchos casos, también mejora la vida útil de los filtros sin cambiar válvulas, filtros ni ventiladores.
Controlar el tiempo y la frecuencia de pulso
La duración del pulso es clave. En colectores pulse-jet de alta presión y bajo volumen, los pulsos deben ser cortos y precisos. El objetivo es generar una onda de choque dentro del filtro, no inflarlo por más tiempo. En la mayoría de las aplicaciones, una duración entre 0.10 y 0.15 segundos funciona bien,siempre siguiendo las recomendaciones del fabricante.
La frecuencia también es crítica. Si pulsas demasiado seguido, puedes destruir la capa de polvo. Si lo haces muy lento, la presión diferencial sube y afecta el rendimiento. En la práctica, los intervalos pueden ir desde 1 segundo hasta 30 segundos o más. La mejor referencia es la presión diferencial del colector. Muchos sistemas funcionan mejor entre 3 y 6 pulgadas de columna de agua, dependiendo del proceso.
Limpieza “on demand” y aire comprimido
Los sistemas de limpieza “on demand” (o solo cuando es necesario) ayudan a estabilizar todo esto.
En este modo, el sistema limpia solo cuando la presión diferencial alcanza un valor alto preestablecido y se detiene cuando baja al valor mínimo definido.
Usar un controlador de presión diferencial (como un manómetro Photohelic) permite limpiar solo cuando es necesario. El sistema comienza a limpiar cuando la presión diferencial llega al máximo establecido y se detiene cuando llega al mínimo establecido. Mantener una diferencia de 0.5 a 1.0 pulgadas entre los puntos alto y bajo reduce el consumo de aire comprimido y evita limpiezas innecesarias.
Además, la frecuencia de pulso nunca debe superar la capacidad de recuperación del sistema de aire comprimido. Cada pulso debe ejecutarse cuando la presión del aire en el tanque se haya recuperado completamente. De lo contrario, la limpieza pierde efectividad. Muchas veces, tuberías subdimensionadas son el problema oculto.
Cuando el problema es mecánico
No todos los problemas están en la configuración. Las válvulas de pulso suelen ser una causa común de fallas. Problemas en el diafragma, suciedad, aceite o humedad pueden reducir la energía del pulso. Revisarlas internamente suele ser la forma más rápida de detectar el problema. También es importante verificar que las líneas y conexiones estén en buen estado.
Revisar el sistema eléctrico también es importante. Los temporizadores y los solenoides deben verificarse que funcionen bien antes de investigar problemas mecánicos del sistema de limpieza. Fallas en temporizadores o solenoides podrían parecer problemas de aire comprimido.
Velocidad en el cuerpo del colector (can velocity)
La velocidad de levante es la velocidad a la que el aire se mueve verticalmente por el espacio debajo de los filtros (la “cámara” o plenum inferior del colector, justo encima de la tolva).
La “can velocity” es la velocidad vertical del gas dentro del colector, entre la tolva y los filtros. En colectores pulse-jet, especialmente con polvos livianos (menos de 35 lb/ft³), la velocidad vertical es crítica. Si es demasiado alta (por encima de 250–300 pies/minuto, dependiendo del polvo), genera alta presión diferencial y re-entrada de polvo.
Una solución común es aumentar el área de filtrado. Los filtros plisados ofrecen más superficie, reduciendo la velocidad interna. También puede ayudar reubicar la entrada de aire para reducir turbulencia.
Jaulas dañadas y ajuste incorrecto de los filtros
Las jaulas dobladas o dañadas no sujetan bien el filtro, causando fallas prematuras. En ambientes corrosivos, el óxido desgasta la tela en cada pulso. Incluso bordes filosos pueden dañar los filtros con el tiempo.
Detalles de instalación para evitar fallas repetitivas
Todas las costuras de los filtros deben estar orientadas en la misma dirección.
La instalación correcta es clave. Todas las costuras de los filtros deben estar orientadas en la misma dirección. Esto ayuda a identificar patrones de falla. Si los filtros fallan siempre del lado opuesto a la costura, puede ser abrasión en la entrada.
El ajuste entre filtro y jaula también es crítico. Si está muy flojo o muy apretado, se reduce la eficiencia y la vida útil. Calcular la cantidad correcta de tela extra en el filtro (generalmente una pulgada de exceso de tela) generalmente depende del material y el tamaño de la jaula.
Cinco fundamentos que definen el rendimiento del colector
Aun cuando la configuración de los pulsos es la correcta y los filtros están colocados correctamente, muchos colectores todavía presentan problemas debido a errores en el diseño original o decisiones sobre su operación que fueron tomadas hace mucho tiempo.
1 – Usa un diseño de entrada adecuado para tu aplicación.
El aire cargado de polvo suele ingresar a través de una entrada de aire sucio ubicada en la tolva, debajo de los filtros. Si esa entrada dirige el flujo de aire hacia abajo o genera turbulencia excesiva, el polvo puede arremolinarse hacia arriba y volver a depositarse en los filtros. El resultado es una carga de polvo mayor de la que los filtros pueden manejar de manera eficiente. Agrandar la entrada para reducir la velocidad o instalar un deflector dentro de la tolva puede mejorar significativamente la distribución del flujo de aire. Estos deflectores suelen ser económicos y fáciles de instalar, y aun así reducen la turbulencia, minimizan la re-entrada de polvo y protegen los filtros contra cargas desiguales y abrasión.
Using pleated filters is often the most effective way to bring an overloaded system back into balance.
2 – Mejora la relación aire-tela. Esta relación define cuánto aire fluye por unidad de área de filtración, y cuando es demasiado agresiva, los problemas aparecen rápidamente. Presión diferencial alta, limpieza deficiente y baja captación en los puntos de extracción son síntomas comunes.
Los colectores pulse-jet pueden operar con relaciones aire-tela más altas que los sistemas tipo shaker o de aire reverso, pero aun así existen límites prácticos. En muchas aplicaciones de pulse-jet a temperatura ambiente, relaciones por encima de aproximadamente 6 a 1 causan que el sistema sea inestable. Los sistemas de alta temperatura generalmente requieren ser más conservadores. Aumentar el área de filtración, incluyendo el uso de filtros plisados, suele ser la forma más efectiva de devolver el equilibrio a un sistema sobrecargado.
3 – No uses la tolva para almacenar material. Las tolvas están diseñadas para permitir que el aire con polvo entre al colector y para descargar el material recolectado de forma continua.
Cuando una tolva se utiliza para almacenar material, el polvo puede acumularse y volver a entrar en la corriente de aire, desgastando las partes inferiores de los filtros y reduciendo su vida útil. Incluso sin almacenamiento intencional, la acumulación de polvo en las paredes de la tolva o la formación de puentes sobre la descarga puede causar re-entrada o descargas repentinas de material. La remoción continua del polvo mediante una válvula rotativa o válvula de descarga ayuda a mantener el sistema estable.
4 – Asegúrate de que las puertas de acceso del colector sellen correctamente. Puertas mal selladas permiten fugas de aire, fugas de polvo, pérdida de calor y condensación. Esa condensación puede provocar fallas en los filtros y corrosión severa. Los burletes de las puertas son económicos en comparación con los problemas que evitan, pero requieren inspecciones regulares. Asegurar un buen contacto entre el burlete y el panel de la puerta contribuye en gran medida a mantener una operación consistente.
5 – Realiza un mantenimiento adecuado y lleva registros. Esto a menudo determina si un colector mejora con el tiempo o se deteriora lentamente. Monitorear la presión diferencial, la carga de polvo, la temperatura de entrada, los ajustes de limpieza y los niveles de emisión proporciona la información necesaria para detectar tendencias a tiempo. Registrar las condiciones durante arranques, paradas, inspecciones de filtros y solución de problemas crea una base de referencia que hace que las decisiones futuras sean más claras y rápidas. Mantener buenos registros también ayuda con el cumplimiento normativo y reduce el riesgo de fallas inesperadas.
La estabilidad rara vez es accidental
Un colector pulse-jet que funciona bien generalmente es el resultado de ajustes de limpieza bien pensados, una condición mecánica sólida, un buen diseño del flujo de aire y atención a detalles operativos que son fáciles de pasar por alto hasta que comienzan a causar problemas. Cuando estos fundamentos están en su lugar, el sistema deja de exigir atención constante y hace lo que fue diseñado para hacer: operar de forma silenciosa y confiable.
Si sospechás que tu colector podría rendir mejor, muchas veces hay oportunidades de mejora a simple vista. Una breve conversación con especialistas experimentados en colectores puede revelar ajustes prácticos y mejoras de diseño específicas para tu proceso, no solo recomendaciones generales de manual.
