La mayoría de los sistemas de control de polvo no fallan de un día para otro. Poco a poco se van alejando de su diseño original, hasta que un día las emisiones aumentan, los operadores empiezan a quejarse o el ventilador comienza a consumir mucha más potencia de la que debería. Para ese momento, ya no estás manejando el sistema: estás reaccionando.
Las inspecciones del sistema completo son la forma de detectar esos problemas a tiempo. Cuando se hacen correctamente, las pruebas te dicen si tu sistema de control de polvo sigue funcionando como fue diseñado y si puede manejar de forma segura las demandas actuales de producción.
Por qué las inspecciones importan en el mundo real
Diseñar un sistema de control de polvo con colector tipo baghouse requiere cálculos cuidadosos y la optimización de múltiples variables para asegurar un desempeño confiable, cumplimiento normativo y una larga vida útil.
Hay dos razones principales para realizar pruebas en un sistema de control de polvo: Primero, confirmar que el sistema está operando según el diseño. Las velocidades en los ductos, el flujo de aire en las campanas, la caída de presión en el colector y el desempeño del ventilador cambian con el tiempo debido al desgaste, acumulación de material y cambios en el proceso. Segundo, verificar que el sistema realmente esté reduciendo el polvo en el aire y la exposición de los trabajadores. Un colector puede estar funcionando, con ventiladores girando y manómetros marcando presión, y aun así no controlar el polvo donde más importa. Las inspecciones conectan los números de flujo de aire con una reducción real de la exposición.
¿Qué implican realmente las inspecciones?
En resumidas cuentas, las inspecciones del sistema se enfocan en dos cosas: flujo de aire y presión. Esos dos parámetros dicen casi todo sobre cómo se está comportando el sistema.
Una inspección bien hecha permite:
- ✔️ Comparar el desempeño real contra el diseño original
- ✔️ Ajustar y fijar correctamente las compuertas (blast gates)
- ✔️ Detectar problemas de mantenimiento antes de que causen paros
- ✔️ Saber si el sistema puede manejar nuevos puntos de captación
- ✔️ Mejorar futuros diseños usando datos reales de operación
Empieza inspeccionando el sistema, no solo el equipamiento
Antes de usar un manómetro o un tubo Pitot, reúne toda la documentación disponible. Si existen planos y cálculos originales, úsalos. Si no, dibuja el sistema tú mismo. Documenta tamaños de ductos, longitudes, ramales, conexiones, campanas, compuertas, válvulas y componentes principales. Muchas veces, solo este paso revela problemas como ramales subdimensionados, codos innecesarios o modificaciones hechas que nunca se reequilibraron.
Estos planos se convierten en tu mapa para saber dónde medir y qué resultados deberías esperar.
Equipo necesario para la inspección
✔️ Papel, lápiz y dispositivos de registro
✔️ Tubos de humo o velas
✔️ Velómetro
✔️ Tubo Pitot, manómetro y mangueras
✔️ Taladro y brocas
✔️ Cinta métrica
✔️ Linterna
✔️ Escalera
✔️ Trapos
✔️ Reloj
✔️ Medidor de RPM
✔️ Medidor de nivel de sonido
✔️ Multímetro (voltaje/amperaje)
Información previamente registrada
✔️ Especificaciones y planos originales
✔️ Condiciones originales de operación
✔️ Modificaciones realizadas
✔️ Reportes de inspecciones previas
✔️ Personas de contacto
✔️ Programa de mantenimiento
✔️ Sistemas de control
✔️ Procedimientos de bloqueo y etiquetado
✔️ Inspecciones de cumplimiento normativo
✔️ Registros de monitoreo de exposición
✔️ Historial de accidentes y enfermedades
Información del personal
✔️ Quejas
✔️ Sugerencias
✔️ Prácticas de trabajo observadas
✔️ Interacción con el sistema de control
✔️ Interacción con la fuente de emisión
✔️ Capacitación
✔️ Uso de equipo de protección personal (EPP)
✔️ Nivel de cooperación
Fuente de emisión
✔️ Ubicación de las emisiones
✔️ Tasa de emisión
✔️ Características químicas
✔️ Características físicas
✔️ Niveles de exposición del personal
✔️ Condiciones ambientales
Campanas
✔️ Tipo (cerradas, de recepción, de captación)
✔️ Velocidad de captación
✔️ Velocidad frontal
✔️ Desempeño en operación normal
✔️ Desempeño en condiciones anormales
✔️ Compatibilidad con el proceso
✔️ Integridad física
✔️ Corrientes de aire que compiten
✔️ Presión estática en la campana
✔️ Pérdidas de entrada
Ductos
✔️ Integridad física
✔️ Obstrucciones o taponamientos
✔️ Velocidades de transporte
✔️ Material del ducto
✔️ Cambios desde la última inspección
✔️ Ajuste de compuertas y válvulas
Colector de polvo
✔️ Integridad física
✔️ Caída de presión estática
✔️ Manejo del material recolectado
✔️ Operación y mantenimiento
✔️ Cumplimiento del programa de mantenimiento preventivo
Ventilador
✔️ Sentido de giro
✔️ RPM
✔️ Poleas y bandas
✔️ Puertas de acceso
✔️ Rueda del ventilador
✔️ Carcasa del ventilador
✔️ Acoplamiento flexible
✔️ Entrada y salida
✔️ Sombrerete del ducto
✔️ Rodamientos
✔️ Vibración y ruido
✔️ Presión estática y total del ventilador
Motor del ventilador
✔️ RPM
✔️ HP nominal
✔️ Amperaje
✔️ Potencia real (BHP)
✔️ Transmisión
✔️ Temperatura
✔️ Protección contra intemperie
✔️ Vibración
Aire de reposición
✔️ Mismo CFM que el aire extraído
✔️ Fuerza en puertas
✔️ Corrientes en muros exteriores
✔️ Entradas de aire
✔️ Fuente de calefacción o enfriamiento
✔️ Distribución
✔️ Interferencia con la velocidad de captación
✔️ Sistema de respaldo
✔️ Sistema de monitoreo o alarma
Mediciones y cálculos
✔️ Presión estática en la campana
✔️ Velocidad de captación
✔️ Presión estática en campanas
✔️ Velocidad de captación
✔️ Velocidades frontales
✔️ Diámetros y longitudes de ductos
✔️ Velocidades de transporte
✔️ Presión estática y total del ventilador
✔️ RPM del ventilador
✔️ RPM del motor
✔️ Amperaje del motor
✔️ Presión estática total del sistema
Mediciones de flujo de aire
El flujo de aire dentro de un ducto nunca es uniforme. Medir la velocidad en un solo punto da resultados engañosos. Una medición correcta requiere recorrer toda la sección transversal del ducto, dividiéndola en áreas iguales y midiendo la presión de velocidad en el centro de cada área. Mientras más pequeñas las áreas, mayor precisión.
La velocidad se calcula con la fórmula:
V = 4005 × √VP
Luego se promedian las velocidades, se multiplican por el área del ducto y se obtiene el flujo de aire en pies cúbicos por minuto (CFM).
Recomendaciones clave:
- ✔️ Medir al menos a ocho diámetros del ducto lejos de codos o ramales
- ✔️ Hacer dos recorridos perpendiculares cuando sea posible
- ✔️ Corregir por densidad del aire si hay diferencias importantes de temperatura, humedad o altitud
- ✔️ Considerar que la carga de polvo afecta el desempeño de los instrumentos
Presión estática
Las lecturas de presión estática son muy sensibles a cómo se instalan los puntos de medición. Los orificios deben quedar al ras del ducto, perforados (no punzonados) y sin rebabas. Una mala instalación genera lecturas falsas y diagnósticos erróneos.

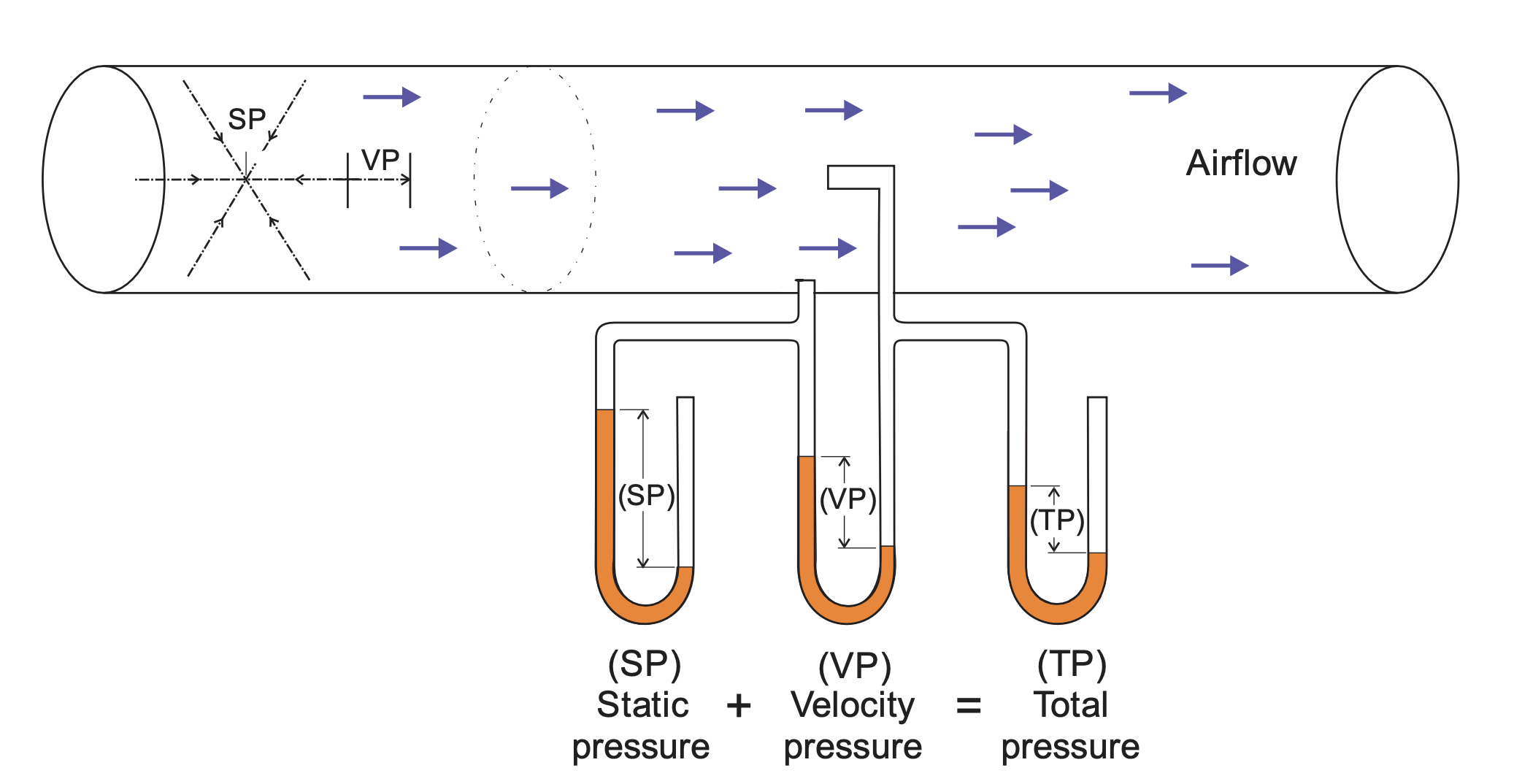

Relationship between static pressure, velocity pressure, and
total pressure. Example represents the suction side of the fan.
Evita medir en codos o zonas con alta turbulencia. Los cambios bruscos de sección distorsionan las lecturas. La presión estática ayuda a identificar dónde se está perdiendo energía y si las pérdidas coinciden con el diseño original.
Problemas comunes de desempeño y lo que suelen indicar
Cuando baja el flujo de aire, casi nunca es un misterio.
Los ductos tapados reducen el caudal de inmediato y suelen indicar velocidades insuficientes o acumulación por humedad o polvos pegajosos. Los problemas del ventilador suelen deberse a bandas flojas, desgaste del rotor o acumulación de material. Las fugas en ductos, puertas o uniones roban aire silenciosamente y aumentan los costos de operación.
Los cambios al sistema importan. Agregar puntos de captación o mover compuertas sin reequilibrar casi siempre afecta otras áreas. Un aumento en la caída de presión del colector suele indicar problemas de limpieza, filtros cegados o ajustes incorrectos.
Evaluación del control de polvo
El flujo de aire por sí solo no confirma que la exposición al polvo se haya reducido. Para eso se necesita testeo. Hay dos tipos principales: Testeos en la fuente o proceso, cerca del punto de emisión o del trabajador más expuesto. Testeos ambientales, lejos de la fuente pero dentro del mismo espacio, para diferenciar emisiones del proceso del polvo general de la planta.
Herramientas de muestreo y su utilidad
Los monitores instantáneos de polvo ofrecen resultados en tiempo real. Son ideales para identificar fuentes importantes y evaluar cambios operativos.
Los muestreadores gravimétricos proporcionan promedios ponderados en el tiempo y análisis del material. Son clave para evaluar exposición, pero no muestran cuándo ocurren picos de polvo. Las mejores evaluaciones usan ambos métodos.
Enfoques prácticos de muestreo
Las pruebas con el sistema encendido y apagado muestran la efectividad inmediata. Las pruebas antes y después demuestran el impacto de nuevas soluciones. Las pruebas A-B-A comparan dos métodos bajo las mismas condiciones y luego regresan al sistema original para confirmar que los cambios no se debieron al proceso.
Convertiendo datos en respuestas
La eficiencia del control de polvo se puede evaluar gráficamente o con cálculos.
La eficiencia se calcula así:
η = (Coff − Con) / Coff × 100%
Términos de la formula explicados:
➡️ η (eta) - eficiencia de colección
➡️ Coff - concentración antes del colector (a la entrada)
➡️ Con - concentración después del colector (a la salida)
Las concentraciones generalmente se miden en unidades como mg/m³, granos/ft³, o algo parecido.
Ejemplo:
Si:
✔️ Coff = 100 mg/m³
✔️ Con = 2 mg/m³
Entonces:
Esto significa que la eficiencia es del 98%, o sea, el colector está eliminando el 98% de las partículas que entran al sistema.
Un punto clave
Alta eficiencia no significa automáticamente recirculación segura o cumplimiento de las regulaciones ambientales.Incluso un sistema con 99.9% de eficiencia puede exceder los límites de OSHA si la concentración de entrada es alta o el polvo es peligroso (sílice, metales, polvo combustible).
Las mediciones repetidas deben analizarse estadísticamente y siempre acompañarse de las condiciones de operación.
Inspecciones del baghouse: detectando problemas antes de que escalen
🔎 Inspección diaria
- ✔️ Lectura de caída de presión
- ✔️ Revisión del sistema de limpieza (incluído los compresores, tanque, filtros)
- ✔️ Operación de válvulas y compuertas
- ✔️ Sistema de descarga de polvo
- ✔️ Niveles de emisiones
🔎 Inspección semanal
- ✔️ Revisión de diafragmas y solenoides
- ✔️ Lecturas de presión diferencial
- ✔️ Revisión de partes móviles
- ✔️ Tomar lecturas de presión diferencial (ΔP) después de un ciclo de limpieza (si el valor aumenta con el tiempo, indica que los filtros se están cegando).
- ✔️ Inspección visual de compartimientos
🔎 Inspección trimestral
- ✔️ Pruebas de permeabilidad
- ✔️ Revisión del ventilador
- ✔️ Reemplazo de filtros dañados
- ✔️ Lubricación
- ✔️ Limpieza de placas tubulares
🔎 Inspección anual
- ✔️ Pruebas con polvo trazador
- ✔️ Revisión de sellos
- ✔️ Inspección de ductos
- ✔️ Ajuste de compuertas
- ✔️ Calibración de instrumentos
El verdadero objetivo de las inspecciones
El objetivo es entender cómo se comporta el sistema hoy frente a cómo fue diseñado. Cuando las inspecciones se realizan, el operador toma control en lugar de reaccionar. Baja el consumo de energía, las emisiones se estabilizan, los filtros duran más y las interrupciones a la producción se reducen.
